RL4.Audi145

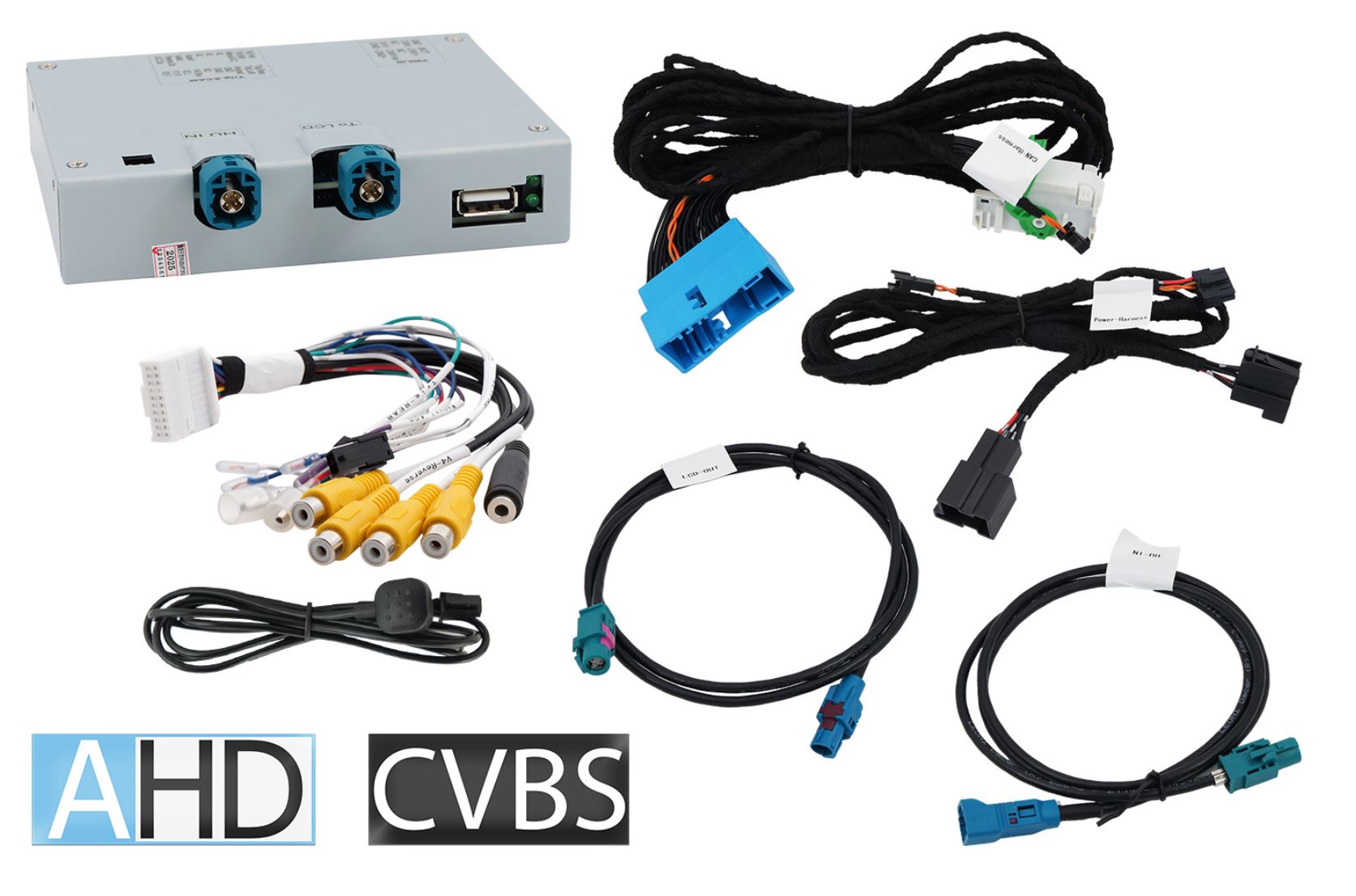

Video-Einspeiser AHD/CVBS passend Audi HCP3 14.5 Zoll

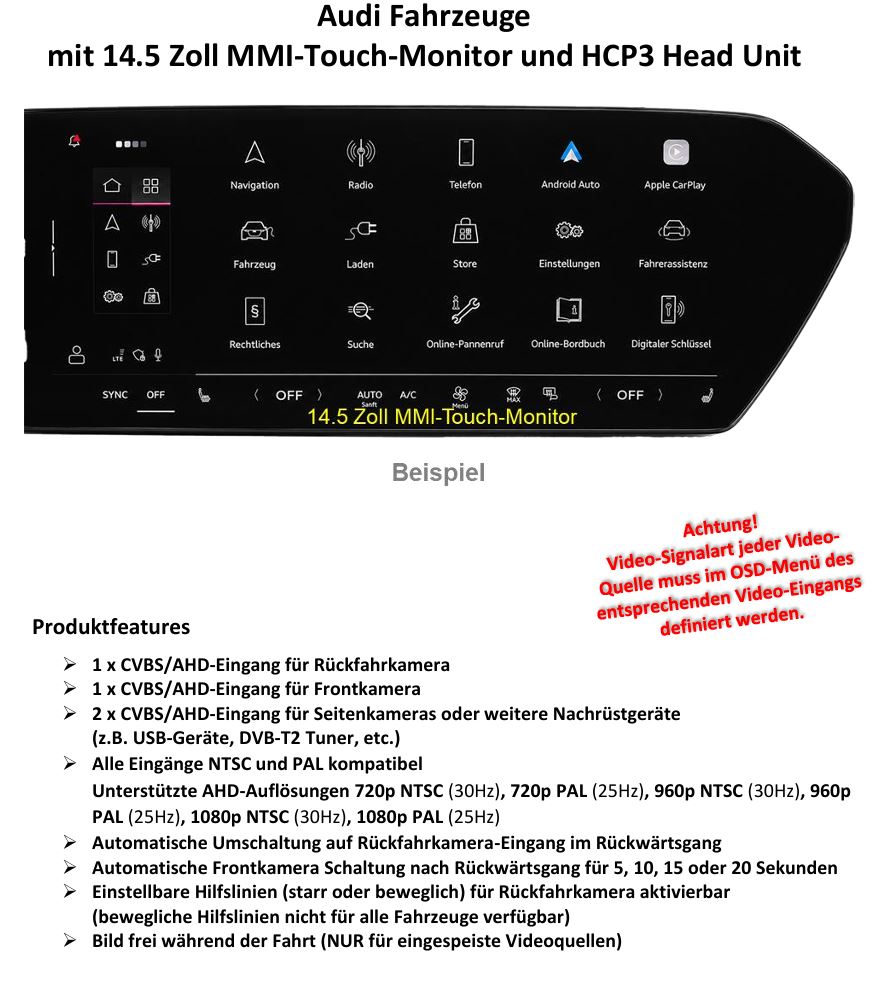

Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und 2 weitere Video-Eingänge. CVBS und AHD-fähig, Passend für Audi ab Modelljahr 2025 mit Panoramadisplay mit 14.5 Zoll MMI-Touch-Monitor und HCP3 Head Unit.

Kompatibilität
Hersteller Modell Navigation
Audi A5 (FU) ab 07/2024,
A6 e-tron (GH) ab 09/2024,
Q5 (GU) ab 09/2024,

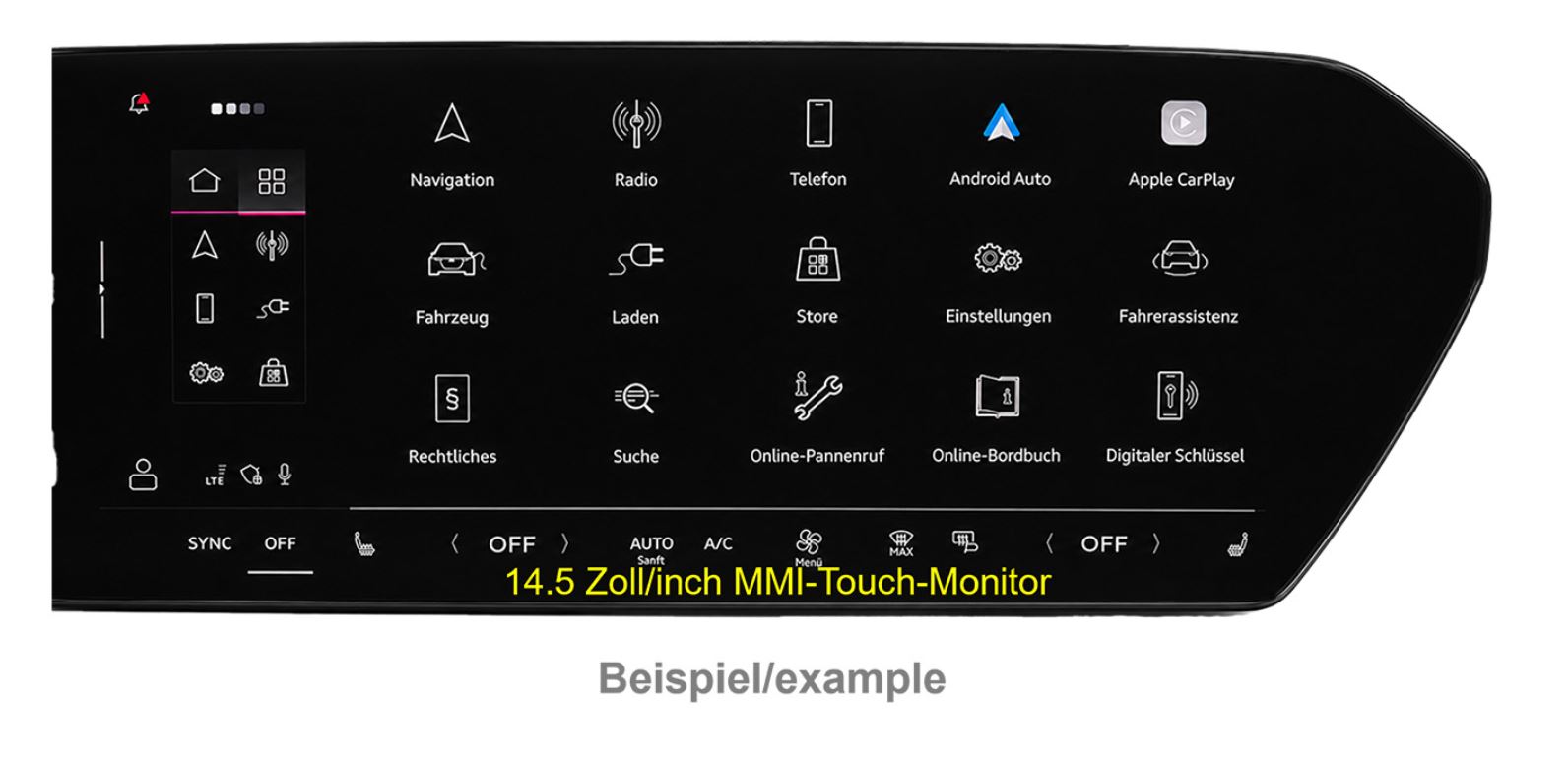

Q6 e-tron (GF) ab 07/2024 MMI Panoramadisplay mit 11.9 Zoll Kombiinstrument, 14.5 Zoll MMI-Touch-Monitor und HCP3 Head Unit

Einschränkungen
CAN-Bus Kompatibilität Die CAN-Bus Kompatibilität des Interface kann zu einigen Fahrzeugen ganz oder für einzelne Funktionen eingeschränkt sein. Dies kann sich sowohl bei Installation, als auch später bemerkbar machen. Das Interface kann mit analogen Schaltsignalen, ohne den Anschluss an den Fahrzeug CAN-Bus, betrieben werden. Dabei entfallen einzelne Zusatzfunktionen, siehe folgend.
Nur Video Interface speist keine Audio-Signale ein. Um Audio-Signale einzuspeisen, muss ein evtl. vorhandener Werks-Audio-AUX-Eingang oder optionale Produkte genutzt werden (z. B. FM-Modulator).
Werks-Rückfahrkamera Automatische Umschaltung auf RFK-Eingang erfolgt nur solange der Rückwärtsgang eingelegt ist. Für abweichende Schaltzeiten wird optionales Zubehör benötigt.
After-Market Frontkamera Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 5, 10, 15 oder 20 Sekunden (je nach OSD-Menü Einstellung). Manuelle Umschaltung auf Frontkamera ist zusätzlich über den externen Taster möglich.
Hilfslinien für Rückfahrkamera Wenn der Fahrzeug CAN-Bus nur eingeschränkt kompatibel ist oder das Interface analog angeschlossen wird, steht die Funktion „bewegliche Hilfslinien“ nicht zur Verfügung.

 Technische Daten
Arbeitsspannung 9V – 16V
Ruhestrom ca. 0,5 mA
Stromaufnahme ca. 250 mA @12V
Video Eingang 0.7~1 V
Video Eingangs-Signalarten CVBS/AHD
Signalnormen CVBS/AHD NTSC/PAL
Temperaturbereich -40°C bis +85°C
Abmessungen Video-Box 117 x 25 x 109 mm (B x H x T)
