MB mit MBUX NTG6

Alle Video-Eingänge sind FBAS/AHD + HDMI
Beschreibung

Videointerface HD mit oder ohne HDMI

Anschluss HD

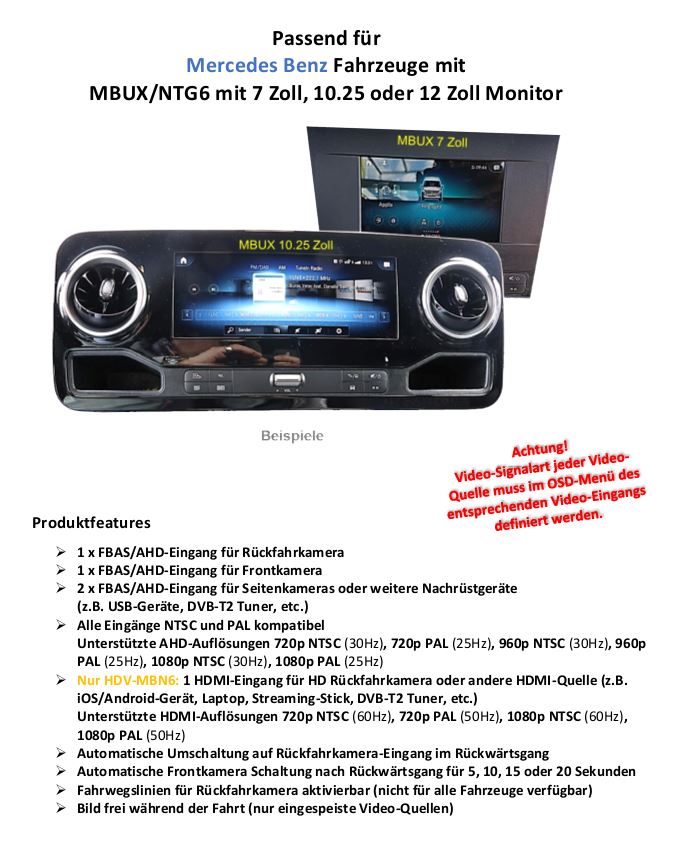

RL4 HDVMBN6 Bild1        RL4 HDVMBN6 Interface

Alle Video-Eingänge sind FBAS und AHD kompatibel.

Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und zwei weitere Videoquellen. FBAS und AHD-fähig, Zusätzlicher HDMI Eingang. Passend für Mercedes Benz Fahrzeuge mit MBUX NTG6 Systemen mit 7, 10.25 oder 12 Zoll Monitor. Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei beliebigen Video-Quellen (für Seitenkameras oder weitere Nachrüstgeräte, wie z.B. USB-Player, ...) an das Werks-Infotainment System des Fahrzeugherstellers. Zusätzlich hat das Video-Interface einen HDMI-Eingang, der für eine HD Rückfahrkamera oder eine andere HDMI-Quelle (z. B. iOS/Android-Gerät, Laptop, Streaming-Stick) genutzt werden kann. Bildfreischaltung während der Fahrt (NUR für eingespeistes Video).

 Produktfeatures
Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS/AHD-Eingang für Rückfahrkamera
1 FBAS/AHD-Eingang für Frontkamera
2 FBAS/AHD-Eingang für Seitenkameras oder weitere Nachrüstgeräte (z.B. USB-Geräte, DVB-T2 Tuner, etc.)
Alle Eingänge NTSC und PAL kompatibel
Unterstützte AHD-Auflösungen 720p NTSC (30Hz), 720p PAL (25Hz), 960p NTSC (30Hz), 960p PAL (25Hz), 1080p NTSC (30Hz), 1080p PAL (25Hz)
1 HDMI-Eingang für HD Rückfahrkamera oder andere HDMI-Quelle (z.B. iOS/Android-Gerät, Laptop, Streaming-Stick)
Automatische Umschaltung auf Rückfahrkamera-Eingang im Rückwärtsgang
Automatische Frontkamera Schaltung nach Rückwärtsgang für 5, 10, 15 oder 20 Sekunden
Fahrwegslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
Bild frei während der Fahrt (NUR für eingespeiste Videoquellen)

 Technische Daten
Betriebsspannung 12V DC (7~25V),  Ruhestrom 10mA,  Stromaufnahme 270mA
Video Eingang 0.7~1V,  Video Eingang Formate PAL/NTSC
Betriebstemperatur -40°C bis +85°C,  Abmessungen Video-Box 119 x 24 x 100mm (B x H x T)

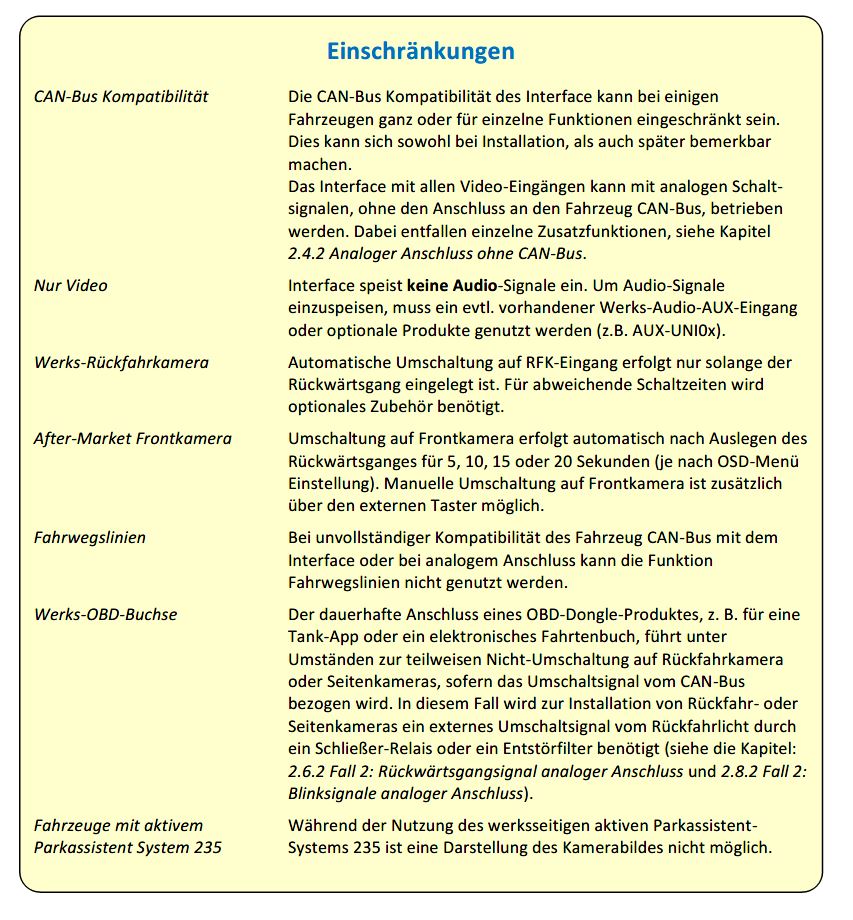

 RL4 HDVMBN6 Einschrenkung RL4 HDVMBN6 KompatJPG



CAM AHDN110W   Kameras

 Frontkamera - automatische Umschaltung von RFK auf  Frontkamera mit Zeitschaltung.
