Actros 963,Arocs 964
MB Actros BM963, Arocs BM964, eActros600 BM983 mit Multimedia Cockpit Interactive 2Code: J6E ohne Codierung ( Keine Kameravorrüstung ), oder auch mit Code J8L. Dann ist das Kamerabild im Vollbildmodus 16:9
Video-Einspeiser AHD passend für Actros BM963 + Arocs 964 + eActros 600 BM983 mit Multimedia Cockpit Interactive 2
Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und zwei weitere Videoquellen. CVBS und AHD-fähig, Passend für Mercedes Benz Fahrzeuge mit Multimedia Cockpit Generation HMI 2.0 Systemen mit 10.25 Zoll Monitor.
Das Kamerabild wird im Vollbildmodus 16:9 dargestellt und ist auch während der Fahrt zu sehen.
Produktfeatures:
Video-Einspeiser für Werks-Infotainment Systeme
1 CVBS/AHD-Eingang für Rückfahrkamera
1 CVBS/AHD-Eingang für Frontkamera
2 CVBS/AHD-Eingang für Seitenkameras oder weitere Nachrüstgeräte (z.B. USB-Geräte, DVB-T2 Tuner, etc.)
Alle Eingänge NTSC und PAL kompatibel
Unterstützte AHD-Auflösungen 720p NTSC/ PAL, 960p NTSC/ PAL, 1080p NTSC/PAL
Automatische Umschaltung auf Rückfahrkamera-Eingang im Rückwärtsgang
Automatische Frontkamera Schaltung nach Rückwärtsgang für 5, 10, 15 oder 20 Sekunden
Einstellbare Hilfslinien (starr oder beweglich) für Rückfahrkamera aktivierbar (bewegliche Hilfslinien nicht für alle Fahrzeuge verfügbar)
Bild frei während der Fahrt (NUR für eingespeiste Videoquellen)
Alle Video-Eingänge sind CVBS und AHD kompatibel.
Optional: Anstelle des im Lieferumfang enthaltenen externen Tasters kann das Interface auch über die optional erhältliche Fernbedienung "HDA-RC" bedient werden. Diese ermöglicht die direkte Anwahl der Video-/Kameraeingänge und eine komfortablere Änderung der Einstellungen in den jeweiligen OSD-Menüs. Die Fernbedienung ist kompatibel mit allen HDA- und HDV-Interfaces, die am Ende der Softwareversion mit "RC" gekennzeichnet sind.
Kompatibilität
Actros L ab 12/2024,, eActros 400 ab 12/2025,, eActros 600 ab 12/2024,, Arocs ab ca. 07/2025,, eArocs 400 ab ca. 07/2026
Multimedia Cockpit Interactive 2 mit 10.25 Zoll Monitor und New HMI 2.0 Head Unit
Einschränkungen
CAN-Bus Kompatibilität: Die CAN-Bus Kompatibilität des Interface kann zu einigen Fahrzeugen ganz oder für einzelne Funktionen eingeschränkt sein. Dies kann sich sowohl bei Installation, als auch später bemerkbar machen. Das Interface mit allen Video-Eingängen kann mit analogen Schaltsignalen, ohne den Anschluss an den Fahrzeug CAN-Bus, betrieben werden. Dabei entfallen einzelne Zusatzfunktionen, siehe folgend.
Nur Video: Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen verbunden werden, ist für die Audio-Umschaltung zusätzliche Elektronik notwendig. Für eine eingespeiste HDMI-Quelle wird Audio über einen analogen Audio-Ausgang (3,5mm Klinkenbuchse) ausgegeben.
Werks-Rückfahrkamera: Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
After-Market Frontkamera: Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Front Kamera ist zusätzlich über den Taster möglich.
Hilfslinien für Rückfahrkamera: Bei unvollständiger Kompatibilität des Fahrzeug CAN-Bus mit dem Interface oder bei analogem Anschluss kann die Funktion bewegliche Hilfslinien nicht genutzt werden.
Technische Daten
Betriebsspannung: 12V DC (9~16V)
Ruhestrom: ca. 1.5mA
Stromaufnahme: ca. 350mA
Video Eingang: 0.7~1V
Video Eingangs-Signalarten: CVBS/AHD/HDMI
Signalnormen CVBS/AHD: NTSC/PAL
Temperaturbereich: -40°C bis +85°C
Abmessungen Video-Box: 117 x 25 x 108mm (B x H x T)

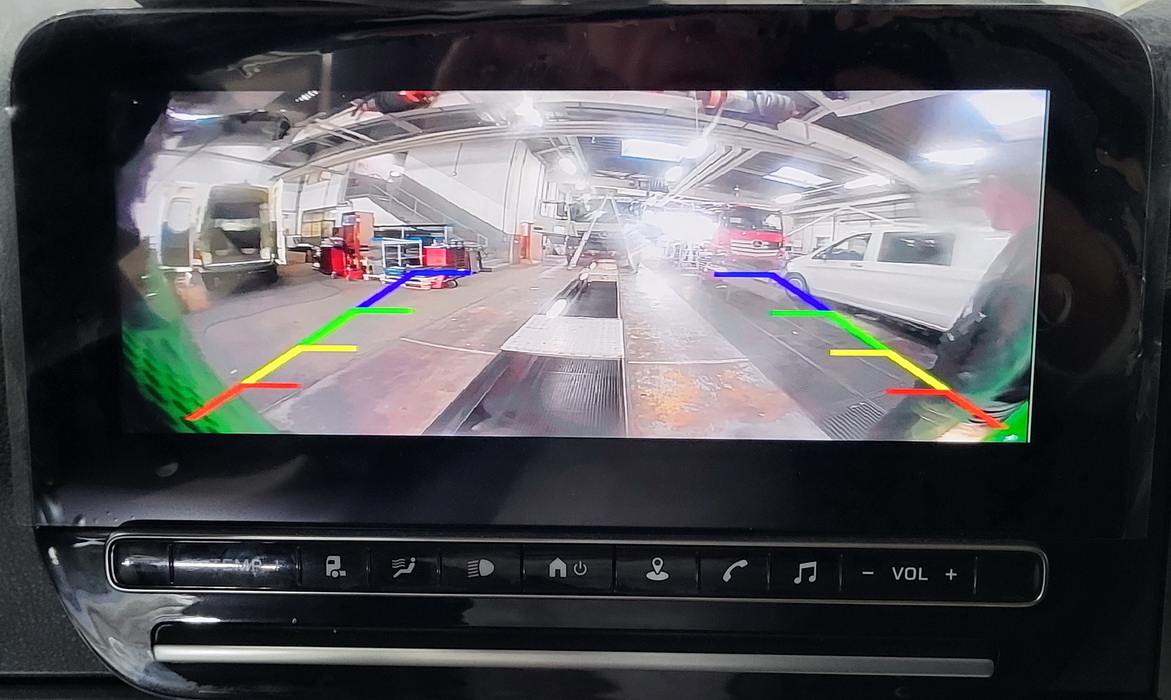

Frontkamera
Kamera Set für Actros, Arocs mit Multimedia Cockpit 2 ohne Codierung. Zugmaschine oder LKW mit Kamera Interface HD-MBMC2 für Anhänger Nutzung.

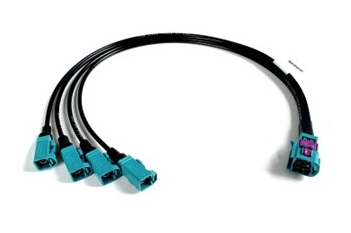

Das Kabel Set
CAB-RV4-TSSET liefert nur bei angeschlossenem Trailer ein analoges 12V R-Gang Ausgangssignal. Analoges R-Gang 12/24V Signal von der Zugmaschine ist notwendig. Es kann auch eine Shutter Kamera verwendet werden.
Unabhängig ob Werks-Kameravorrüstung- Code:J8L oder keine Kameravorrüstung ( Fahrzeug ohne Kamerasystem).
Werks-Kamera digital Zusatz Kamera analog
Splitscreen - Darstellung mehrerer Kameras ist möglich
